生石灰粉是由塊狀生石灰經(jīng)研磨制成的
作者:石灰粉廠家 時間:2016-08-29 08:08:09 來源:原創(chuàng)

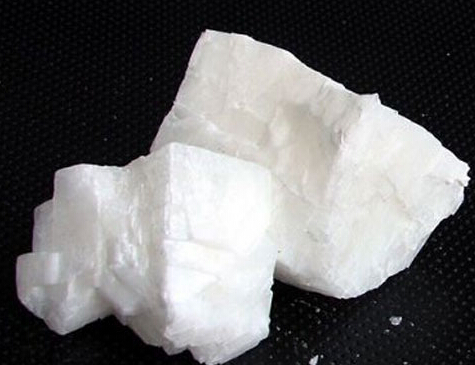

生石灰粉是由塊狀生石灰經(jīng)研磨制成的,呈細粉狀。生石灰粉的細度:過0.90mm篩的篩余不大于1.5%;過0.125mm篩的篩余不大于18%,用生石灰粉代替石灰膏用于拌制抹灰砂漿,除可以節(jié)約石灰外,同時可省去化灰池設置和生石灰塊淋制石灰膏作業(yè),加快石灰的“熟化”時間。一般情況下,用生石灰塊淋制石灰膏需經(jīng)過15d,用于罩面灰時要經(jīng)過30d。如用生石灰粉,在拌制砂漿時生石灰粉遇水立刻進行熟化,只要等熟化時發(fā)生的熱量全部散發(fā)完后生石灰粉即與水化合成石灰膏了,時間很短,但對于用作面層抹灰的生石灰粉仍需進行一定時間的熟化,以保證抹灰層不出現(xiàn)干裂和爆裂等質(zhì)量問題,一般加水攪拌后熟化3d即可。

生石灰粉有優(yōu)等品、一等品、合格晶。抹灰砂漿用時可選用一等品或合格品;罩面灰用時應用優(yōu)等品或一等品,生石灰粉應分類、分等存放、貯存于干燥的倉庫內(nèi),不宜長期存放。不準與易燃、易爆及液體物品同庫存貯。
熟化后形成的石灰漿中,石灰粒子形成氫氧化鈣膠體結構,顆粒極細(粒徑約為1μm),比表面積很大(達10~30 m2/g),其表面吸附一層較厚的水膜,可吸附大量的水,因而有較強保持水分的能力,即保水性好。將它摻入水泥砂漿中,配成混合砂漿,可顯著提高砂漿的和易性,石灰依靠干燥結晶以及碳化作用而硬化,由于空氣中的二氧化碳含量低,且碳化后形成的碳酸鈣硬殼阻止二氧化碳向內(nèi)部滲透,也妨礙水分向外蒸發(fā),因而硬化緩慢,硬化后的強度也不高,1:3的石灰砂漿28 d的抗壓強度只有0.2~0.5 MPa。在處于潮濕環(huán)境時,石灰中的水分不蒸發(fā),二氧化碳也無法滲入,硬化將停止;加上氫氧化鈣易溶于水,已硬化的石灰遇水還會溶解潰散。因此,石灰不宜在長期潮濕和受水浸泡的環(huán)境中使用,石灰在硬化過程中,要蒸發(fā)掉大量的水分,引起體積顯著收縮,易出現(xiàn)干縮裂縫。所以,石灰不宜單獨使用,一般要摻人砂、紙筋、麻刀等材料,以減少收縮,增加抗拉強度,并能節(jié)約石灰。登陸:http://ny0415.com/了解更多信息
相關資訊:
